Основные характеристики:

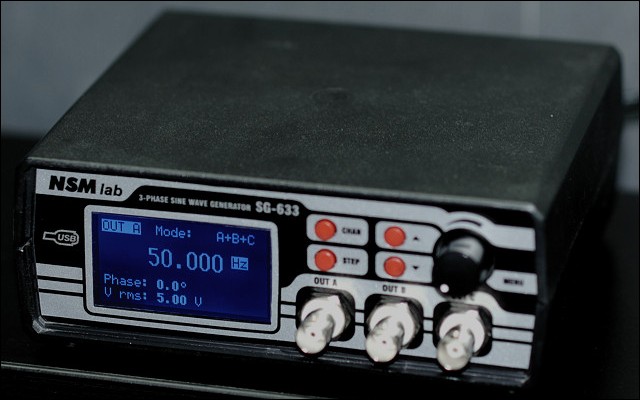

Трехфазный генератор синусоидального сигнала SG-633 построен на основе прямого цифрового синтезатора частоты. Этот метод синтеза позволяет получить очень маленький шаг перестройки частоты. В данном генераторе он равен 0.001 Гц. Точность и стабильность выходной частоты обеспечена применением высокостабильного опорного кварцевого генератора. Начальное отклонение частоты устраняется процедурой цифровой калибровки. Поскольку все три канала генератора работают от общего опорного генератора, отношение выходных частот остается постоянными в течение любого периода времени. Если оба канала запрограммированы на одну и ту же частоту, между ними можно задать любой фазовый сдвиг, который тоже будет оставаться постоянным в течение любого периода времени. Все эти качества, вместе с малыми габаритами и весом, выгодно отличают данный генератор от обычных аналоговых генераторов.

Прямой цифровой синтезатор частоты (DDS, Direct Digital Synthesizer) реализован программно на микроконтроллере AT90PWM3B фирмы "Atmel". Каждый канал синтезатора имеет 25-разрядный накопитель фазы, работающий на частоте 15.625 кГц. В памяти микроконтроллера содержится таблица 1/4 периода функции sin(), адресуемая накопителем фазы. В качестве ЦАП используются каналы 12-разрядного ШИМ. Для полного использования разрешающей способности ЦАП на промежутках между табличными значениями производится линейная интерполяция функции sin(). ШИМ-сигнал подвергается низкочастотной фильтрации. Отфильтрованный сигнал поступает на электронный аттенюатор, затем на выходной усилитель.

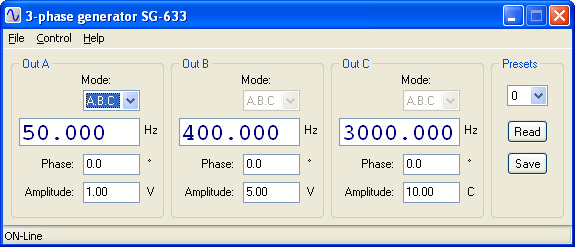

Управление генератором осуществляется с передней панели при помощи кнопок и энкодера. Поворот ручки энкодера вызывает изменение редактируемого параметра, а нажатие на ручку энкодера – переход к следующему пункту меню. Система меню отображается на встроенном графическом дисплее. Некоторые меню содержат цифровые значения параметров, другие меню позволяют выбрать желаемый режим работы. С помощью системы меню можно задать частоту выходного сигнала генератора, амплитуду выходного сигнала, фазовый сдвиг, считать или записать предустановку частоты. Все параметры сохраняются в энергонезависимой памяти и восстанавливаются при следующем включении генератора. Кроме того, возможно управление генератором от компьютера. Для этого предусмотрен интерфейс USB с гальванической развязкой или RS-485 как опция. Вместе с генератором поставляется библиотека в виде DLL, которая содержит все необходимые для управления устройством функции, а также специализированное ПО, которое позволяет в полном объеме осуществлять управление генератором. Функции DLL могут быть использованы из среды LabVIEW.

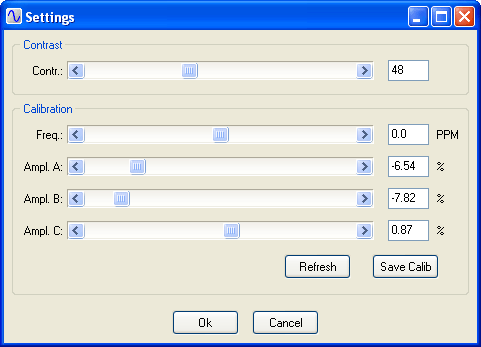

Кроме управления генератором программа имеет возможность производить его калибровку.

Первоначально в генераторе применялся дисплей TIC-151, но сейчас он снят с производства и вместо него применяется TIC-154A. Схема панели с таким дисплеем приведена в описании генератора PG-872.

1. Обсуждение на форуме Radiokot
2. Пост в ЖЖ

sg-633_pcb_sch.pdf (412 kB) - схема и плата генератора SG-633.
sg-633_manual.pdf (324 kB) - руководство пользователя.
sg-633_history.zip (3 kB) - история изменений.
sg-633_pdf.zip (108 kB) - коллекция рисунков панелей (pdf).
sg-633_cdr.zip (225 kB) - коллекция рисунков панелей (cdr).
sg-633_pcad.zip (201 kB) - файлы разводки печатных плат (PCAD 2006).
sg-633_hex.zip (22 kB) - прошивки процессоров.
sg-633_source.zip (104 kB) - исходники (EWAVR 4.21a и AVR Studio).
sg-633_soft.zip (472 kB) - управляющий софт.
sg-633_soft_source.zip (926 kB) - исходники управляющего софта (С++ Builder 6).
