Трехфазный генератор синусоидального сигнала SG-653

Основные характеристики:

• диапазон генерируемых частот0.001…20000 Гц
• минимальный шаг установки частоты0.001 Гц
• диапазон установки фазового сдвига±360°
• шаг установки фазового сдвига0.1°
• амплитуда выходного сигнала0…10 В
• минимальный шаг установки амплитуды0.01 В
• выходное сопротивление50 Ом
• коэффициент гармоник на частоте 1 КГц, не более0.1%
• 10 предустановок частоты
• цифровая калибровка частоты
• цифровая калибровка амплитуды
• цифровая калибровка смещения нуля
• интерфейсUSB (гальваническая развязка)
• питаниесеть 220 В 50 Гц
• потребляемая мощностьне более 10 Вт
• габариты160 x 140 x 60 мм (корпус Z-4A)
• вес0.5 кг

Трехфазный генератор синусоидального сигнала SG-653 построен на основе прямого цифрового синтезатора частоты. Этот метод синтеза позволяет получить очень маленький шаг перестройки частоты. В данном генераторе он равен 0.001 Гц. Точность и стабильность выходной частоты обеспечена применением высокостабильного опорного кварцевого генератора. Начальное отклонение частоты устраняется процедурой цифровой калибровки. Поскольку все три канала генератора работают от общего опорного генератора, отношение выходных частот остается постоянными в течение любого периода времени. Если каналы генератора запрограммированы на одну и ту же частоту, между ними можно задать любой фазовый сдвиг, который тоже будет оставаться постоянным в течение любого периода времени. Все эти качества, вместе с малыми габаритами и весом, выгодно отличают данный генератор от обычных аналоговых генераторов. Данный генератор является усовершеннствованной версией генератора SG-633.

Прямой цифровой синтезатор частоты (DDS, Direct Digital Synthesizer) реализован программно на микроконтроллере ATmega168. Каждый канал синтезатора имеет 31-разрядный накопитель фазы, работающий на частоте 100 кГц. В памяти микроконтроллера содержится таблица 1/4 периода функции sin(), адресуемая накопителем фазы. В качестве ЦАП используются микросхемы двухканальных 12-разрядных умножающих ЦАП AD5449. Выходной сигнал подвергается низкочастотной фильтрации с помощью фильтра Чебышева 4-го порядка. Отфильтрованный сигнал поступает на электронный аттенюатор на умножающих ЦАП AD5449, далее - на выходной усилитель.

Управление генератором осуществляется с передней панели при помощи кнопок и энкодера. Поворот ручки энкодера вызывает изменение редактируемого параметра, а нажатие на ручку энкодера – переход к следующему пункту меню. Система меню отображается на встроенном графическом дисплее. Некоторые меню содержат цифровые значения параметров, другие меню позволяют выбрать желаемый режим работы. С помощью системы меню можно задать частоту выходного сигнала генератора, амплитуду выходного сигнала, фазовый сдвиг, считать или записать предустановку частоты. Все параметры сохраняются в энергонезависимой памяти и восстанавливаются при следующем включении генератора. Кроме того, возможно управление генератором от компьютера. Для этого предусмотрен интерфейс USB с гальванической развязкой или RS-485 как опция. Вместе с генератором поставляется библиотека в виде DLL, которая содержит все необходимые для управления устройством функции, а также специализированное ПО, которое позволяет в полном объеме осуществлять управление генератором. Функции DLL могут быть использованы из среды LabVIEW.

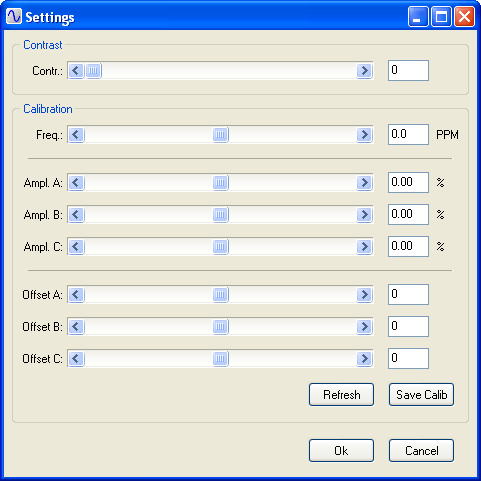

Кроме управления генератором программа имеет возможность производить его калибровку.

Вид генератора со снятой верхней крышкой.

Downloads:
sg-653_sch_pcb.pdf (410 kB) - схема и плата генератора SG-653.
sg-653_pcad.zip (329 kB) - файлы разводки печатных плат (PCAD 2006, Gerber).
sg-653_source.zip (141 kB) - прошивки м исходники (EWAVR и AVR Studio).
sg-653_soft.zip (546 kB) - управляющий софт (С++ Builder 6, exe).
