Программируемый генератор импульсов G-200P

Основные характеристики:

• количество выходных каналов5
• количество входов запуска2
• количество каналов внутренней синхронизации2
• режим внешнего и внутреннего запуска
• диапазон задания длительности импульсов10 нс…10 с
• дискретность задания длительности10 нс
• диапазон задания задержкидо 10 с
• дискретность задания задержки10 нс
• диапазон задания периода20 нс…10 с
• дискретность задания периода10 нс
• диапазон мертвого времени запускадо 10 с
• дискретность задания мертвого времени10 нс
• уровни входных и выходных сигналов+5 В TTL
• выходное сопротивление25 ом
• входное сопротивление синхровходов10 кОм
• длительность сигнала синхронизациине менее 10 нс
• интерфейсUSB (гальваническая развязка)
• питаниесеть 220 В
• потребляемая мощностьне более 10 Вт
• габариты200 x 190 x 70 мм
• вес0.5 кг

Назначение устройства

Программируемый генератор G-200P предназначен для получения прямоугольных импульсов с программируемой задержкой и длительностью. Генератор имеет 5 независимых выходных каналов, 2 канала внешней синхронизации и 2 канала внутренней синхронизации (режим автогенератора). Задержка между импульсом синхронизации и началом выходного импульса, а также длительность выходного импульса для каждого из 5-ти каналов программируется индивидуально. Для каждого входа внешней синхронизации индивидуально программируется мертвое время. Для каждого канала внутренней синхронизации индивидуально программируется период.

Управление генератором осуществляется с помощью компьютера, используется интерфейс USB с гальванической развязкой. Вместе с генератором поставляется библиотека в виде DLL, которая содержит все необходимые для управления устройством функции, а также специализированное ПО, которое позволяет в полном объеме осуществлять управление генератором. Функции DLL могут быть использованы из среды LabVIEW.

Описание устройства

Основой устройства является микросхема программируемой логики (FPGA) семейства Cyclone фирмы «Altera». Управление устройством осуществляет микроконтроллер ATmega8 фирмы «Atmel». Он также обеспечивает связь с компьютером по интерфейсу USB и производит загрузку конфигурации FPGA . Для обмена используется протокол WAKE.

Питание устройства осуществляется от встроенного сетевого источника питания. Конструктивно устройство выполнено в пластмассовом корпусе размером 200 x 190 x 70 мм.

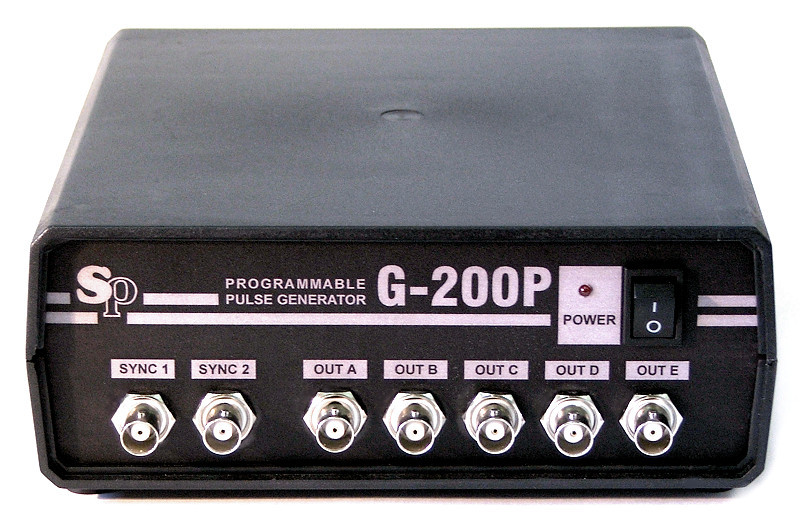

На передней панели устройства находится сетевой выключатель, светодиод индикации включения питания, 2 разъема внешней синхронизации и 5 выходных разъемов. Все разъемы типа BNC.

Программное обеспечение

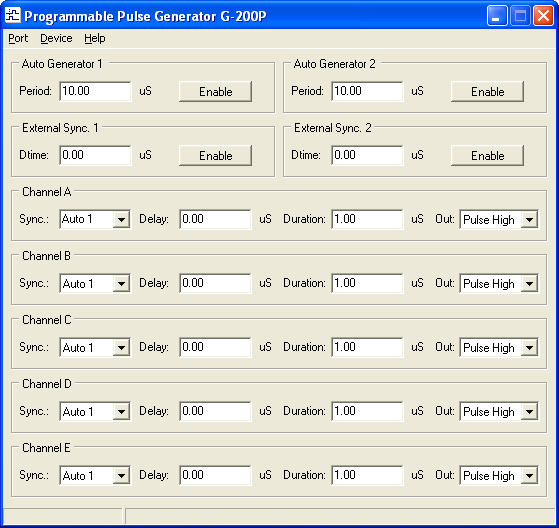

Вместе с устройством поставляется тестовая программа. Программа позволяет управлять всеми режимами устройства. Внешний вид окна управляющей программы показан ниже:

Downloads:
g-200p_manual.pdf (410 kB) - руководство пользователя.
g-200p_sch.pdf (120 kB) - принципиальная схема.
g-200p_pcb.pdf (241 kB) - рисунок печатных плат в pdf
g-200p_history.zip (1 kB) - история изменений.
g-200p_pdf.zip (38 kB) - рисунки панелей (pdf).
g-200p_cdr.zip (64 kB) - рисунки панелей (cdr).
g-200p_pcb.zip (174 kB) - файлы разводки печатных плат (PCAD 4.5, PLT).
g-200p_source.zip (30 kB) - исходник и прошивка процессора (HEX, ASM AVR).
g-200p_soft.zip (492 kB) - управляющий софт и DLL.
