Источник питания для модулей ФЭУ C7169L
Основные характеристики:
| • выходное напряжение: | ±15 В |
| • выходной ток: | до 0.3 А |
| • управляющее напряжение: | 0…1800 мВ |
| • шаг установки управляющего напряжения: | 1 мВ |
| • температурная нестабильность: | <100 ppm/°C |
| • долговременная нестабильность: | <0.05% |
| • интерфейс: | USB (гальваническая развязка) |
| • питание: | сеть 220 В, 50 Гц |
| • потребляемая мощность: | не более 15 Вт |
| • габариты: | 19 x 140 x 60 мм (корпус G767) |
| • вес: | 0.83 кг |

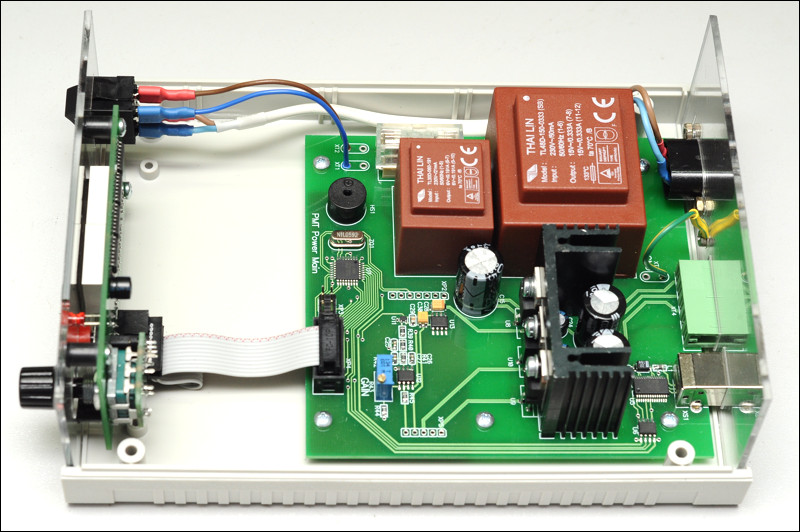

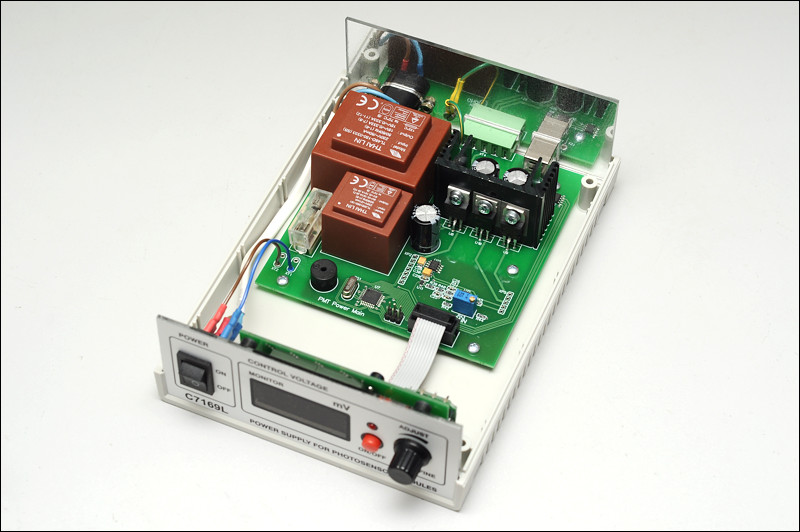

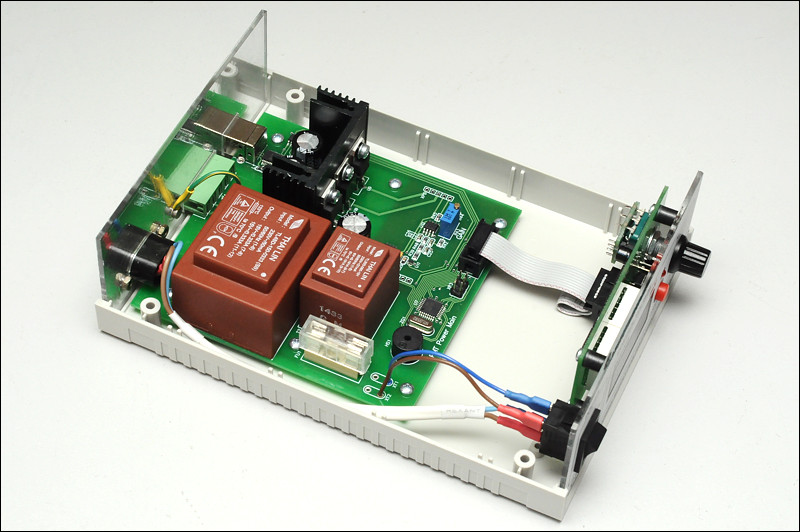

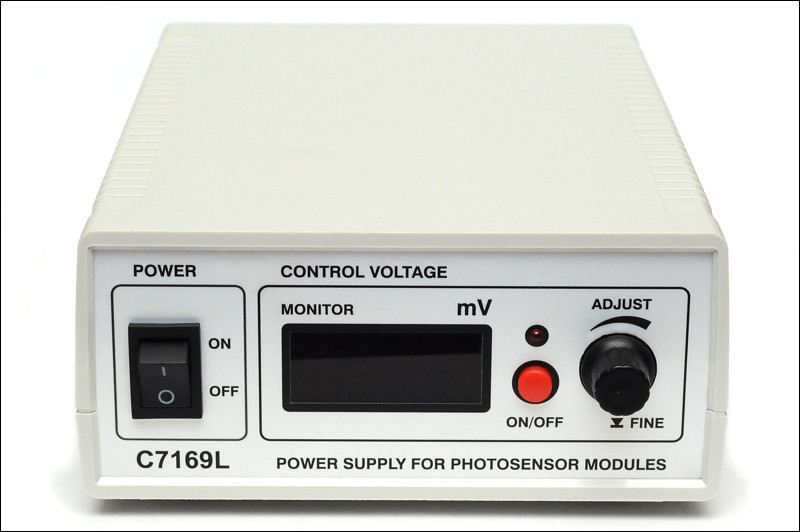

Источник питания C7169L является аналогом источника C7169 фирмы «Hamamatsu» и предназначен для питания модулей ФЭУ и управления ими. Источник может применяться и для питания любой другой аппаратуры в пределах своей спецификации. Блок содержит стабилизированные источники питания +15 В и -15 В, а также канал регулируемого напряжения 0…1800 мВ. Управление напряжением производится с помощью энкодера с передней панели прибора, или через интерфейс USB с компьютера. Индикация напряжения осуществляется с помощью 4-разрядного светодиодного дисплея. Источник питания полностью линейный, что обеспечивает низкий уровень помех и пульсаций на выходе.
Links:
Downloads:
c7169l_sch_pcb.pdf (295 kB) - схема и плата в pdf.
c7169l_pcad.zip (185 kB) - схема и плата в PCAD-2006.
c7169l_manual.pdf (215 kB) - руководство пользователя.
c7169l_source.zip (32 kB) - исходник и прошивка контроллера (IAR).
c7169l_pdf.zip (123 kB) - передняя панель и компоновка в pdf.
c7169l_corel.zip (140 kB) - передняя панель и компоновка в cdr.
c7169l_soft.zip (43 kB) - исходник DLL и тестовой программы (C++ Builder 6).Ридико Леонид Иванович
