Электронные часы-термометр W-760

Основные характеристики:

• индикация времени и температурыцифровая
• количество сегментов знакоместа13
• диапазон измеряемых температур–55..+99°С
• дискретность отображения температуры1°С
• питаниесеть 220 В

Описание

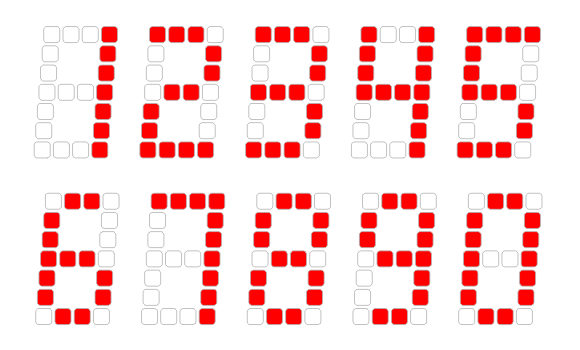

Электронные часы-термометр предназначены для индикации времени и температуры. Индикация осуществляется на светодиодном табло повышенной яркости, которое имеет 4 знакоместа и дополнительные сегменты «минус» и «двоеточие». Каждое знакоместо состоит из 7-ми основных элементов, состоящих из двух светодиодов каждый, и 6-ти дополнительных элементов, состоящих из одного светодиода. 13-элементные знакоместа позволяют формировать более естественные начертания цифр, благодаря чему улучшается их читаемость.

Часы-термометр собраны на двух печатных платах. На одной плате расположены светодиоды и регистры TPIC6C595. На другой плате собрана процессорная часть, часы реального времени, а также импульсный сетевой источник питания.

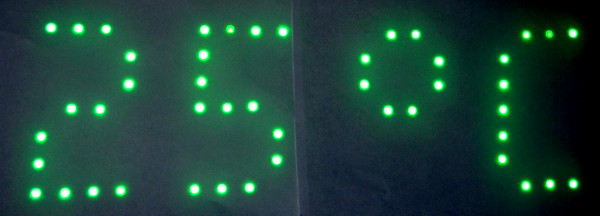

Корпус часов склеен из листового вспененного ПВХ толщиной 6 мм. Спереди светодиодное табло закрыто дымчатым оргстеклом. Светодиоды находятся в дополнительном слое пластика, где с помощью лазерной резки для каждого светящегося элемента вырезано прямоугольное отверстие. К сожалению, фото часов в собранном виде не сохранилось, есть только фото, сделанные на этапе отладки. Печатная плата со светодиодами на этих фото просто прикрыта обычными листами бумаги.

Downloads:
w-760_sch.pdf (44 kB) - принципиальная схема.
w-760_manual.pdf (273 kB) - руководство пользователя.
w-760_pdf.zip (57 kB) - рисунки в pdf.
w-760_cdr.zip (56 kB) - рисунки в cdr.
w-760_pcad.zip (37 kB) - файлы разводки печатных плат (PCAD 4.5).
w-760_source.zip (40 kB) - прошивка и исходник процессора (HEX, ASM AVR).
Ридико Леонид Иванович www.leoniv.diod.club e-mail: wubblick@yahoo.com
