Четырехканалный контроллер электромагнитов

Основные характеристики:

• количество каналов4
• напряжение питания8..30 В
• максимальный выходной ток1 А
• светодиодная индикация состояния
• управляющий интерфейсUSB
• протокол обменаWAKE
• библиотека функций управления (DLL)

Описание устройства

Четырехканалный контроллер электромагнитов предназначен для управления электромеханическими оптическими затворами, а также другими исполнительными устройствами на основе электромагнитов. Управление устройством обеспечивает микроконтроллер ATmega88. Связь с компьютером осуществляется по интерфейсу USB с гальванической развязкой. Вместе с контроллером поставляется библиотека в виде DLL, которая содержит все необходимые для управления устройством функции, а также тестовое ПО. Функции DLL могут быть вызваны из среды LabVIEW или из программы пользователя, написанной на любом языке программирования.

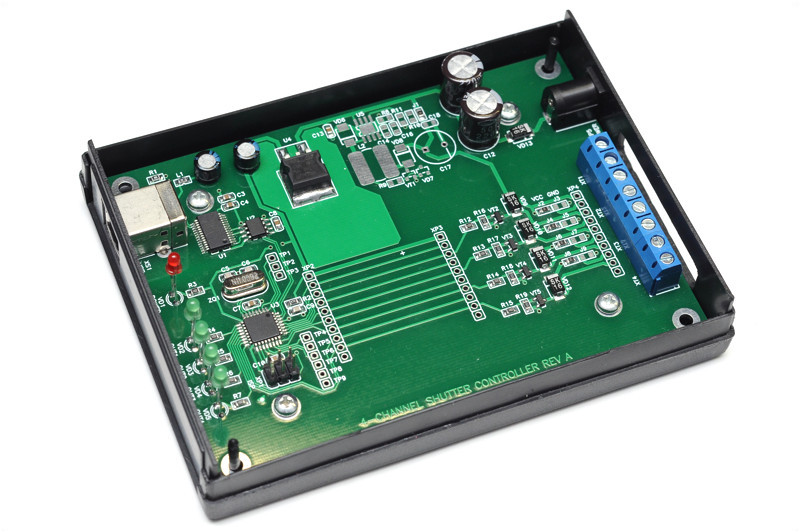

Контроллер конструктивно выполнен на одной печатной плате, которая помещена в корпус типа Z-19. Выходы устройства выполнены в виде клеммников. Для порта USB использован разъем типа USB-B.

Программное обеспечение

Вместе с контроллером поставляется программное обеспечение. Внешний вид окна управляющей программы показан ниже:

Downloads:
shutter_sch.pdf (115 kB) - принципиальная схема.
shutter_pcb.pdf (100 kB) - печатная плата.
shutter_pcad.zip (206 kB) - схема и разводка печатной платы (PCAD 2006, gerber).
shutter_corel.zip (1413 kB) - рисунок этикетки (Corel Draw 11, pdf).
shutter_source.zip (21 kB) - прошивка и исходник процессора (IAR C, HEX).
shutter_soft.zip (477 kB) - управляющий софт (DLL, EXE, Borland C++ Builer 6).
