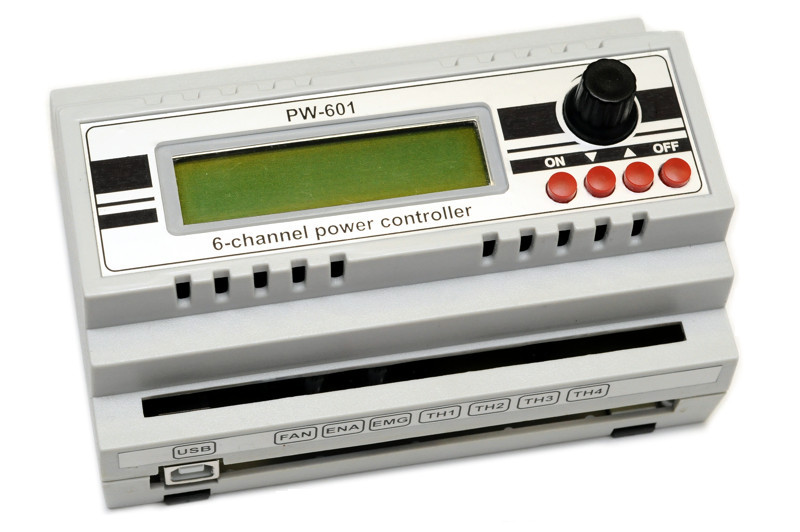

Контроллер управления питанием PW-601
Основные характеристики:
| • количество релейных выходов: | 6 |
| • количество термометров (DS18B20): | 4 |
| • релейный выход вентилятора | |
| • релейный выход разрешения | |
| • вход кнопки аварийного отключения | |
| • интерфейс: | USB (гальваническая развязка) |
| • питание: | сеть 220 В, 50 Гц |
| • потребляемая мощность: | не более 6 Вт |
| • габариты: | 139 x 90 x 63 мм (корпус Z-104) |
| • крепление на DIN-рейку |

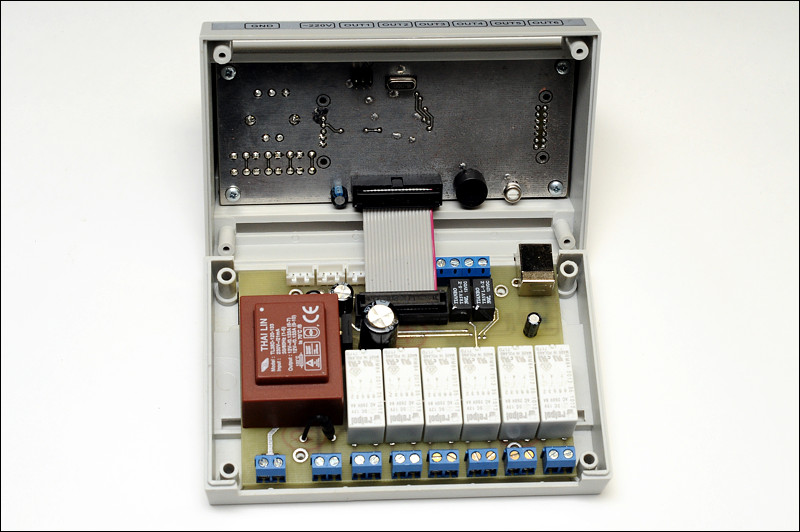

Контроллер управления питанием PW-601 позволяет коммутировать питание 220 В для 6-ти нагрузок, а также контролировать температуру в 4-х точках. Имеется возможность релейного управления вентилятором. Темперетурные пороги задаются из меню. При перегреве срабатывает звуковая сигнализация. Для одновременного отключения всех нагрузок предусмотрено подключение внешней кнопки экстренного выключения. Управление контроллером производится с помощью энкодера и кнопок с панели прибора, или через интерфейс USB с компьютера.
Links:
Downloads:
pw-601_sch_pcb.pdf (327 kB) - схема и плата в pdf.
pw-601_pcad.zip (259 kB) - схема и плата в PCAD-2006.
pw-601_manual.pdf (217 kB) - руководство пользователя.
pw-601_source.zip (41 kB) - исходник и прошивка контроллера (IAR).
pw-601_pdf.zip (87 kB) - передняя панель и компоновка в pdf.
pw-601_corel.zip (80 kB) - передняя панель и компоновка в cdr.
pw-601_soft.zip (491 kB) - исходник DLL и тестовой программы (C++ Builder 6).Ридико Леонид Иванович
