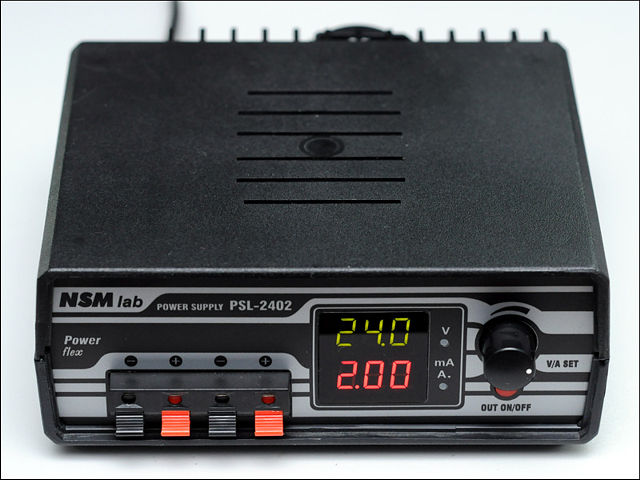

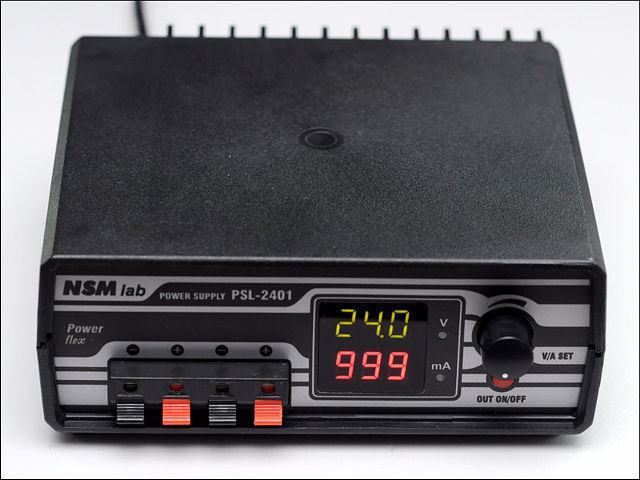

Лабораторные блоки питания PSL-2401 и PSL-2402

Основные характеристики:

• выходное напряжение:0…24 В
• выходной ток:0…1 А (0…2 А для PSL-2402)
• шаг установки напряжения:10 мВ, (100 мВ после 9.99 В)
• шаг установки тока:1 мА (10 мА после 999 мА для PSL-2402)
• режимы стабилизации:напряжение (CV), ток (CC)
• погрешность установки и измерения напряжения:0.02% + 10 мВ
• погрешность установки и измерения тока:0.02% + 1 mA
• нестабильность при колебаниях сети:<0.05%
• нестабильность при изменении тока нагрузки:<0.05%
• шум и пульсации, rms:<1 мВ (CV), <0.5 мА (CC)
• время восстановления при скачке тока нагрузки:<100 мкс
• температурная нестабильность:<100 ppm/°C
• долговременная нестабильность:<0.05%
• тип интерфейса:USB, изолированный(только для PSL-2402)
• питание:сеть 220 В ±10%, 50 Гц
• габариты:160 x 140 x 60 мм

Лабораторные источники питания (блоки питания, БП) PSL-2401 и PSL-2402 представляют собой стабилизированные источники питания с регулируемым выходным напряжением и регулируемым ограничением выходного тока. Источники полностью линейные, что обеспечивает низкий уровень помех и пульсаций выходного напряжения, а также хорошие динамические характеристики. Отличительной особенностью является практически полное отсутствие выходной емкости, что гарантирует отсутствие паразитных выбросов тока при сложном поведении нагрузки. Для уменьшения рассеиваемой мощности применен выходной каскад с многоуровневым питанием. В PSL-2402 применен синхронный выпрямитель, в PSL-2401 - обычный выпрямитель на диодах Шоттки. Источники имеют высокий коэффициент стабилизации выходного напряжения и высокую температурную стабильность, что позволяет использовать их при проведении прецизионных измерений. Управление по интерфейсу USB, которое имеется в PSL-2402, позволяет встраивать источник в автоматизированные измерительные системы. Для управления источником используется управляющая программа PowerView. (см. описание БП PSL-3604).

Описание будет дополнено.

Links:
  1. Обсуждение на форуме Diod.club
  2. Обсуждение на форуме Radiokot
  3. Обсуждение на форуме EEVblog
  4. Посты в ЖЖ на тему PSL-2401 и PSL-2402: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42
Downloads:
psl-2401_sch.pdf (320 kB) - схема PSL-2401.
psl-2402_sch.pdf (370 kB) - схема PSL-2402.
psl-2401_pcb.pdf (310 kB) - рисунок печатных плат PSL-2401.
psl-2402_pcb.pdf (349 kB) - рисунок печатных плат PSL-2402.
psl-2401_manual.pdf (629 kB) - руководство пользователя PSL-2401.
psl-2402_manual.pdf (1031 kB) - руководство пользователя PSL-2402.
psl-2401_2_history.zip (5 kB) - история изменений.
psl-2401_2_pdf.zip (150 kB) - коллекция рисунков компоновки и панели (pdf).
psl-2401_2_corel.zip (453 kB) - коллекция рисунков компоновки и панели (cdr).
psl-2401_2_pcad.zip (277 kB) - файлы разводки печатных плат (PCAD 2006).
psl-2401_2_gerber.zip (365 kB) - платы в формате Gerber.
psl-2401_2_hex.zip (26 kB) - прошивка PSL-2401 и PSL-2402.
psl-2401_2_source.zip (189 kB) - исходники на C++ (IAR EWARM 6.50).
