Высоковольтный источник питания PS-5HS

Основные характеристики:

• количество каналов выходного напряжения:2
• выходное напряжение канала 1:+5 В
• выходной ток канала 1:до 250 мА
• выходное напряжение канала 2:0…+250 В
• выходной ток канала 2:до 10 мА
• защита от короткого замыкания
• индикация наличия выходного напряжения
• питание:сеть 220 В ±10%, 50 Гц
• корпус:Z-16

Высоковольтный источник питания PS-5HS предназначен для питания различных электронных схем, когда требуется повышенное напряжение. Может использоваться для питания фотодиодов, электронных ламп, проверки стабилитронов, варисторов и т.д. Возможно применение в научных экспериментах, при разработке или ремонте электронной аппаратуры. Все выходные уровни имеют защиту от короткого замыкания, а также индикацию наличия выходных напряжений.

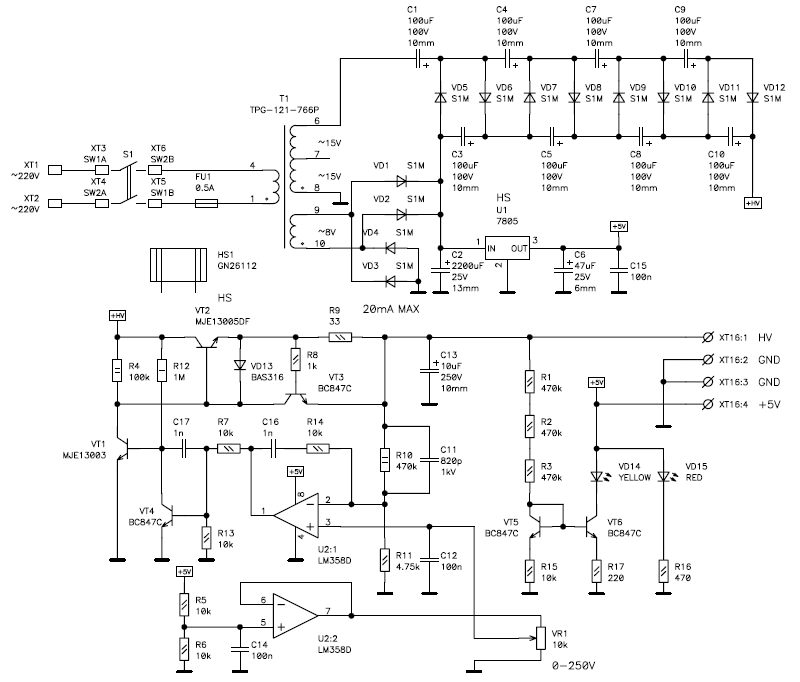

Источник полностью линейный, высокое напряжение получается с помощью умножителя, после которого идет регулируемый компенсационный стабилизатор. Он имеет защиту от короткого замыкания в виде ограничителя выходного тока, собранного на транзисторе VT3. Максимальный выходной ток определяется номиналом резистора R9. В качестве усилителя ошибки используется ОУ U2 типа LM358. Вторая половинка ОУ работает как буфер для опорного напряжения 2.5 В, которое с помощью делителя R5, R6 получается из стабилизированного напряжения +5 В. Для управления регулирующим транзистором VT2 служит высоковольтный транзистор VT1.

Чтобы при выключении источника на выходе не было выброса напряжения, транзистором VT1 управляет еще один транзистор VT4. В случае пропадания питания +5 В этот транзистор закрывается, при этом VT1 будет открыт благодаря резистору R12. На выходе при этом будет нулевое напряжение.

Для управления светодиодом индикации выходного напряжения используется токовое зеркало, собранное на транзисторах VT5, VT6. Входной ток зеркала определяется выходным напряжением источника и номиналом резистора R1-R3. Этот ток (примерно 0...180 мкА) отражается в светодиод с коэффициентом около 45 (получается примерно 0...8 мА).

Источник питания собран в пластмассовом корпусе Z-16. На передней панели расположен клеммник для подключения нагрузок, светодиод индикации напряжения +5 В, регулятор выходного напряжения 0...250 В, светодиод индикации регулируемого напряжения. Яркость свечения этого светодиода пропорциональна установленному выходному напряжению. В случае короткого замыкания выхода светодиод погаснет.

На задней панели источника питания расположены сетевой шнур и выключатель питания. Предохранитель расположен внутри блока на печатной плате.

Downloads:
ps-5hs_sch_view.pdf (184 kB) - принципиальная схема (pdf).
ps-5hs_pcad.zip (379 kB) - печатная плата (PCAD 2006, pdf).
ps-5hs_corel.zip (349 kB) - рисунок панели (cdr, pdf).
