Основные характеристики:

Назначение устройства

Программируемый усилитель предназначен для усиления сигнала с выхода ФЭУ или фотодиодов. Коэффициент усиления можно менять как с помощью переключателя, так и с компьютера.

Описание устройства

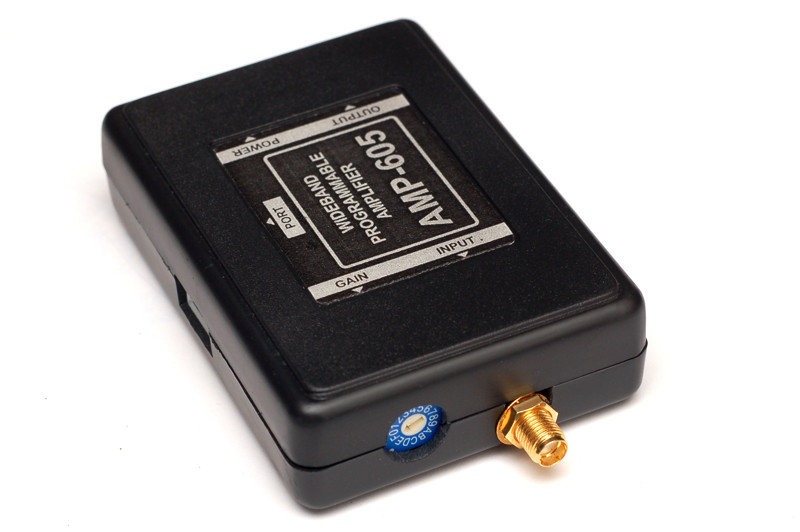

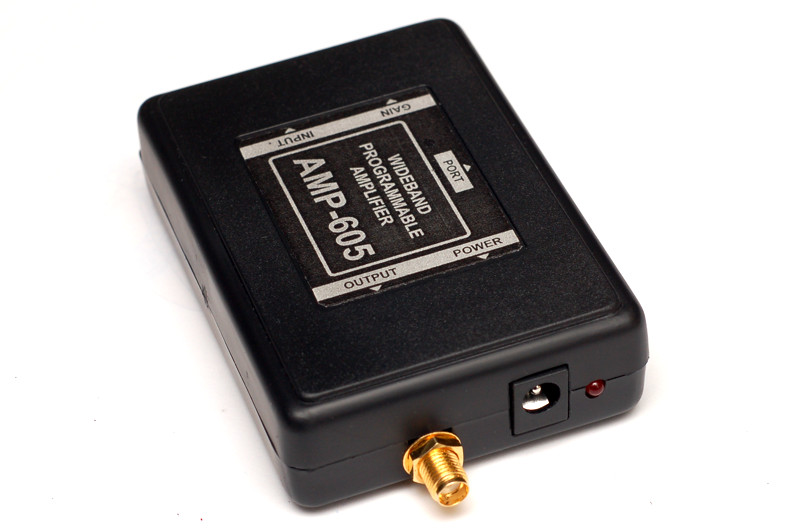

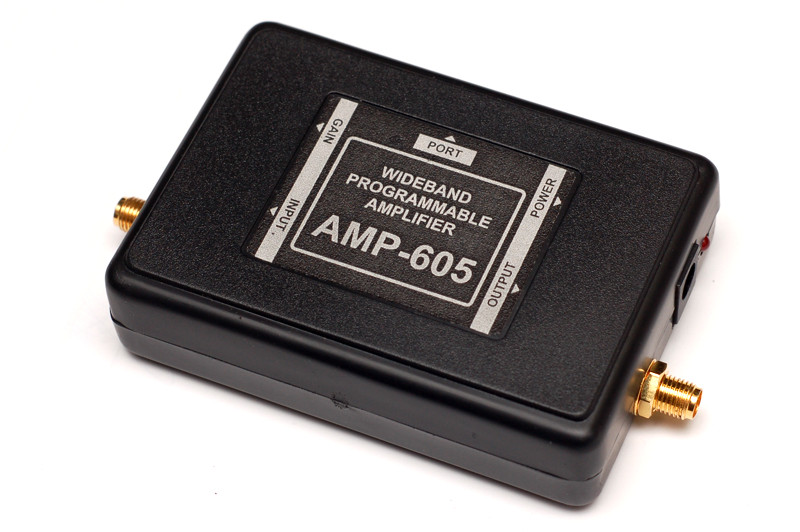

Усилитель имеет входной разъем INPUT типа SMA, на который следует подавать сигнал с выхода ФЭУ или другого источника. Входное сопротивление усилителя составляет 50 ом. Усиленный сигнал поступает на выходной разъем OUTPUT типа SMA. С этого разъема сигнал можно подавать на АЦП, осциллограф или другую систему регистрации. Коэффициент усиления задается переключателем GAIN в пределах от 2 до 50 (код переключателя от 1 до F). Выходное сопротивление составляет 50 ом. Для подключения компьютера служит разъем PORT, где присутствуют сигналы последовательного порта RXD и TXD в формате TTL. Для подключения усилителя к разъему USB компьютера потребуется переходник USB-TTL. Питание подается через разъем POWER, потребляемый ток не превышает 150 мА.

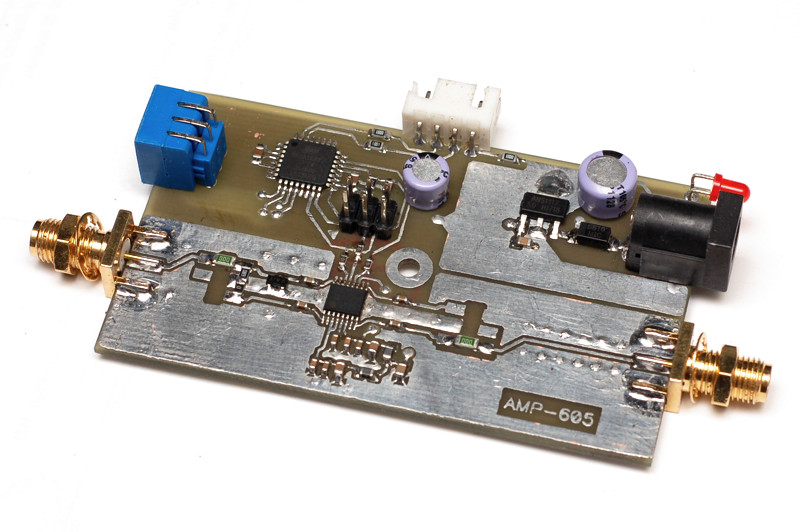

На фото показан макетный вариант печатной платы, изготовленный вручную. На плате отсутствуют согласующие трансформаторы.

В комплект управляющей программы входит dll, что позволяет управлять усилителем из среды Mathlab.

amp-605_sch.pdf (61 kB) - принципиальная схема.
amp-605_pcb.pdf (52 kB) - рисунок печатной платы в pdf
amp-605_corel.zip (150 kB) - рисунок наклейки (cdr и pdf).
amp-605_pcad.zip (109 kB) - схема и файл разводки печатной платы (PCAD 2006, gerber).
amp-605_history.zip (82 kB) - история изменений и список комплектующих.
amp-605_source.zip (23 kB) - прошивка и исходник (EWAVR, hex).
amp-605_soft.zip (475 kB) - управляющая программа (C++ Builder 6, dll, exe).
