Узкополосный FM-приемник диапазона 140 - 170 МГц

Основные характеристики:

• диапазон принимаемых частот140…170 МГц
• шаг сетки12.5 кГц
• количество предустановок частоты10
• способ настройкиPLL синтезатор
• индикация захвата PLL
• режим бесшумной настройки
• количество преобразований частоты2
• первая ПЧ10.7 МГц
• вторая ПЧ455 кГц
• выход Phones
• выход Data
• интерфейсRS-232
• питание6…15 В
• габариты платы95 x 48 мм

Данный проект является заброшенным, и я вряд ли к нему вернусь. Поэтому решил выложить прямо в таком виде. Возможно, кому-то пригодится эта информация.

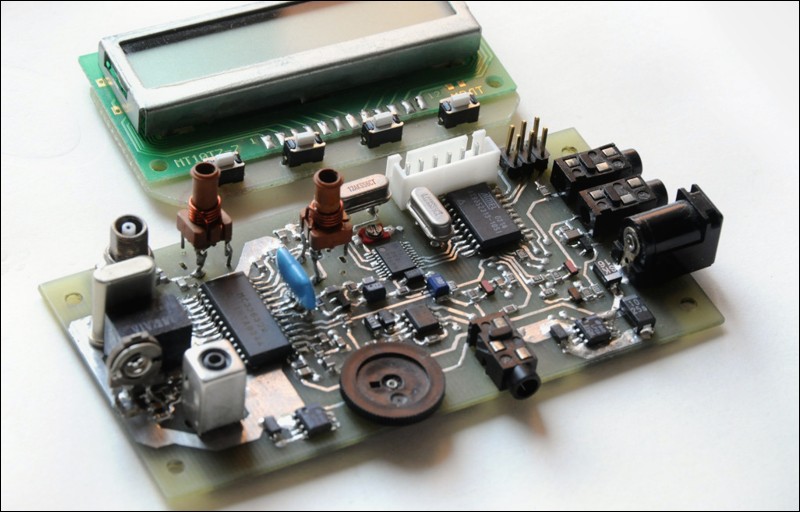

Приемник построен на базе микросхемы MC3363DW фирмы Motorola и представляет собой супергетеродин с двойным преобразованием частоты. Система настройки приемника построена на базе микросхемы PLL-синтезатора типа MC12202DT фирмы Motorola. Второй гетеродин кварцован и работает на фиксированной частоте 10.245 МГц. Загрузку синтезатора осуществляет микроконтроллер AT90S2313. Индикация частоты настройки производится на ЖК-дисплее типа МЭЛТ MT10-T7-7. При необходимости диапазон принимаемых частот приемника можно изменить. Для этого надо поменять номиналы контуров L1C2 и L2C19, а также загрузить в синтезатор код другой частоты. Утилита для расчета кодов синтезатора при использовании нестандартных сеток частот приведена ниже.

Приемник имеет выход на телефоны (или динамик), в качестве усилителя применяется микросхема MC34119DW. На входе усилителя имеется регулятор громкости, а также цепь бесшумной настройки. Выходной сигнал частотного детектора поступает еще и на компаратор, на выходе которого получается демодулированный цифровой сигнал, который выведен на разъем Data. Этот сигнал приходит и на вход микроконтроллера INT0, при необходимости можно реализовать программный декодер данных для цифровых форматов радиосвязи.

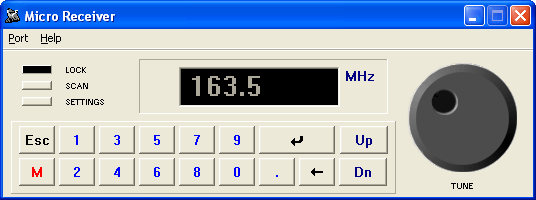

Управление приемником осуществляется с помощью четырех кнопок. Кроме того, приемник имеет интерфейс RS-232, через который возможно управление с компьютера. Используется протокол Wake, скорость обмена 19200 бод. Управляющая программа, к сожалению, не была доделана, есть только картинка, функционала нет.

Downloads:
urx_sch.pdf (207 kB) - схема приемника uRX.

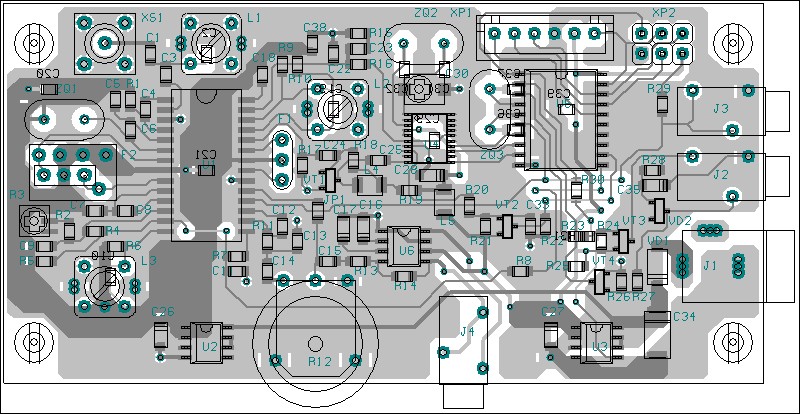

urx_pcad.zip (403 kB) - печатная плата (PCAD 4.5, PLT, GIF).
urx_source.zip (24 kB) - HEX и исходник (ASM AVR).
urx_cmd.zip (1 kB) - описание команд управления.
mc12202_calc.zip (154 kB) - калькулятор синтезатора MC12202 (Delphi).
