Доработка предусилителя-корректора

Проигрыватель «Арктур-006» имеет встроенный предусилитель-корректор (ПК). Имеется возможность его отключить и использовать сигнал напрямую с головки. Для этого требуется вынуть заглушку из одного из разъемов на задней панели, и подключить к этому разъему кабель, идущий на внешний усилитель со встроенным ПК. Когда заглушка установлена, через ее внутренние перемычки сигнал с головки поступает на встроенный ПК, а с его выхода поступает на второй разъем. К этому разъему можно подключить внешний усилитель без встроенного ПК.

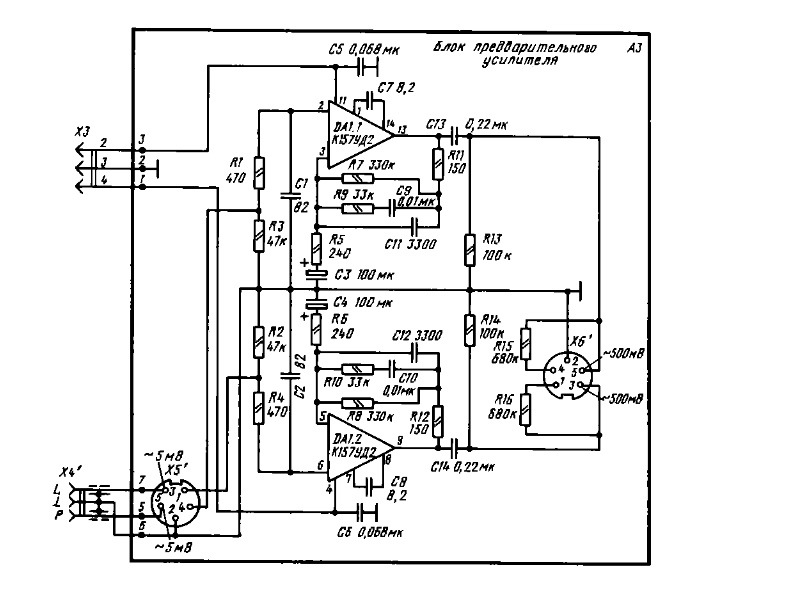

Встроенный в проигрыватель ПК реализован на ОУ типа К157УД2 с коррекцией в цепи обратной связи. Схема в целом классическая и особенностей не имеет.

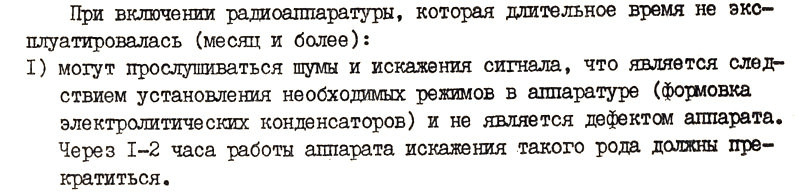

Самым существенным недостатком этого ПК является применение в цепи обратной связи конденсаторов низкого качества (C3, C4). После длительного простоя аппарата эти конденсаторы оказываются расформованными, что вызывает появление большой и нелинейной утечки. В результате первое время после включения аппарата присутствуют хорошо заметные на слух искажения. Через некоторое время эти искажения пропадают. Этот дефект описан даже в инструкции по эксплуатации проигрывателя.

Поэтому основной доработкой, которую можно сделать в ПК, является замена конденсаторов C3 и C4 более качественными. Я применил Nichicon Muse.

В схеме этого ПК неправильно установлена постоянная времени 3180 мкс, она сильно завышена. При расчетах разработчики не учли, что емкости C9, C11 (C10, C12) при таком включении надо суммировать. В результате АЧХ имеет отклонение от стандартной RIAA, что выражается в подъеме на НЧ, который начинается примерно на частоте 100 Гц и достигает 2 дБ на частоте 20 Гц. Не уверен, что такое отклонение было слышно (а если и было, то не уверен, что с разницей в худшую сторону). Тем не менее, это отклонение можно устранить.

Для исправления ошибки номиналы резисторов R7, R8 надо уменьшить до 240 кОм. Если быть точнее, до 235 кОм, а емкости C9, C10 должны быть 9.5 нФ, но вряд ли такая точность здесь нужна. Резисторы R11, R12 лучше увеличить до 330 Ом. На рисунке ниже показана АЧХ ПК до переделки (зеленый график) и после переделки (синий график).

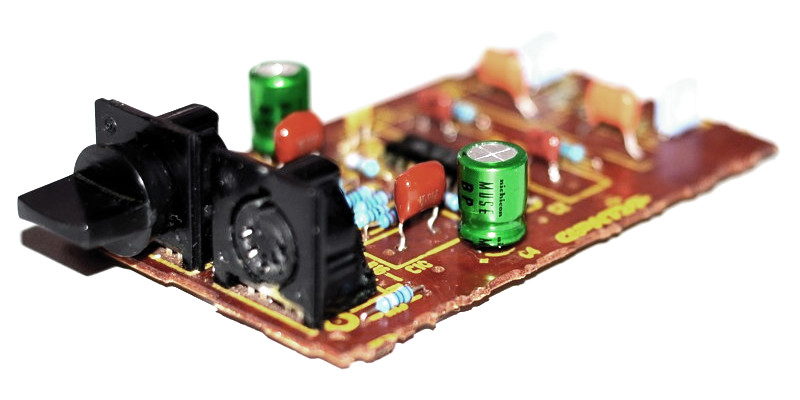

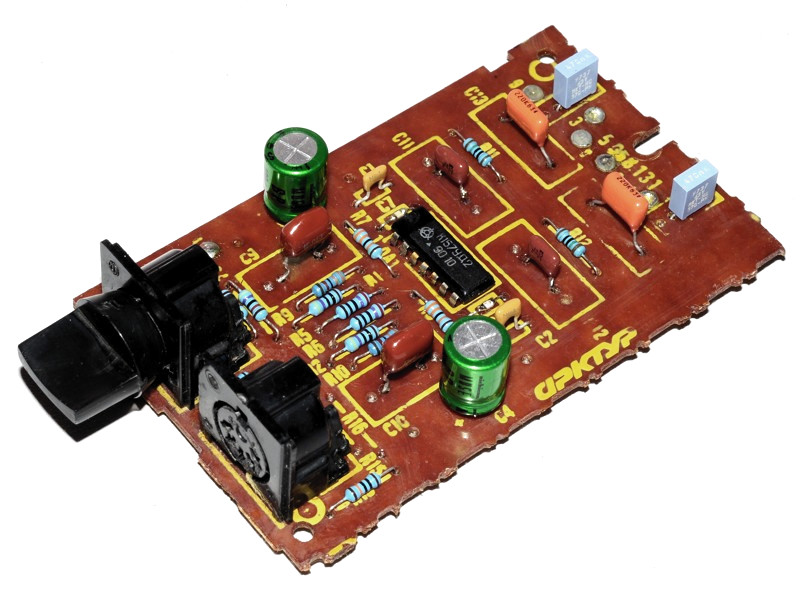

Остальные компоненты менять не обязательно, хотя я в своем экземпляре заменил почти все, кроме ОУ. Резисторы применил металлопленочные MF-25 с допуском 1%, конденсаторы частотной коррекции – пленочные TS03, выходные разделительные – пленочные Vishay Type 375, корректирующие емкости на ОУ – керамические NP0 размером 0805, параллельно входу – тоже керамические NP0, блокировка по питанию – пленочные конденсаторы 0.47 мкФ.

В будущем ПК планирую заменить новым, сделанным по оригинальной схеме (пока в разработке). Хотя какого-то влияния на звук от такой замены не ожидаю.

Ридико Леонид Иванович www.leoniv.diod.club e-mail: wubblick@yahoo.com
