G-2021 - история

ЭПУ G-2021, на основе которого сделан проигрыватель "Арктур-006", выпускалось польской фирмой "Unitra".

"Unitra" - это крупное польское производственное объединение, в него входило более сорока предприятий. Одним из них был завод "Fonica" в городе Лодзь, который специализировался на выпуске виниловых проигрывателей. Первый проигрыватель был выпущен в начале 50-х годов, а в 70-х их производство было массовым. К тому времени уже существовало ЭПУ G-600 и его модификации с пассиково-роликовым, а потом с пассиковым косвенным приводом. Эти ЭПУ известны нам по проигрывателям "Вега". Но с ЭПУ G-2021 у него было мало общего. Первое ЭПУ, которое имело некоторые общие черты G-2021, появилось в начале 80-х и называлось G-8010. Это ЭПУ имело практически такой же тонарм, который позже будет использоваться на G-2021, только у него был другой компенсатор скатывающей силы на основе рычага с грузиком.

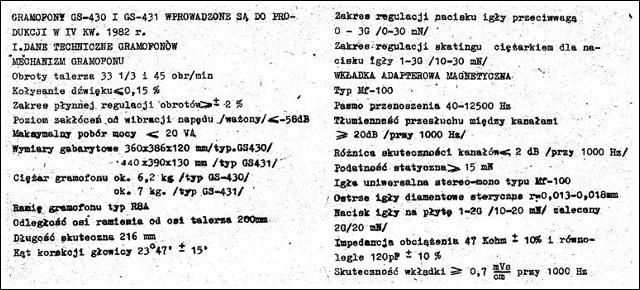

Для этого ЭПУ были впервые указаны геометрические параметры тонарма:

В ЭПУ G-8010 был пассиковый привод, хотя сам диск был почти такой же, как в G-2021:

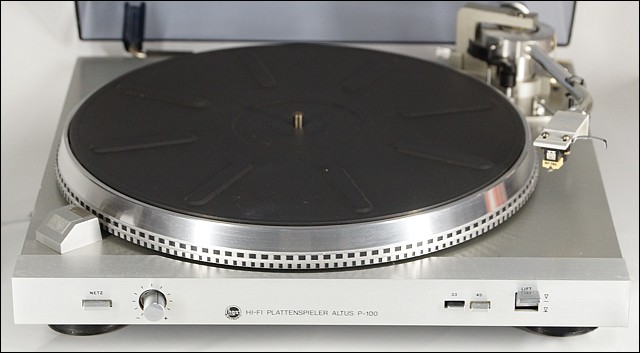

На основе этого ЭПУ выпускалось много разных проигрывателей под разными торговыми названиями, многие делались на экспорт. Например, проигрыватель ALTUS P-100.

Немного позже появилось ЭПУ, практически полностью совпадающее с G-2021. На его основе делались проигрыватели "Adam" GS-420 и GS-424 в деревянном корпусе.

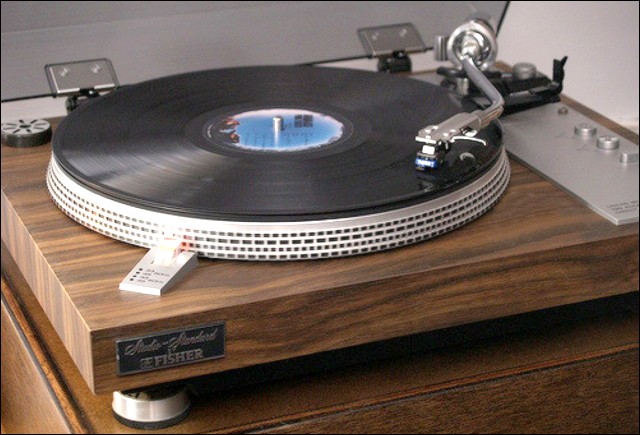

В ЭПУ этих проигрывателей впервые в истории Fonica был применен прямой привод, причем довольно необычной конструкции - на основе линейного электродвигателя. Интересно было узнать, откуда появилась такая конструкция. Завод Fonica имел лицензии фирм Telefunken, Thomson, Tenorel. Но среди их продукции похожего проигрывателя не было. Unitra сотрудничала еще и с японской компанией Sanyo, которой, в свою очередь, принадлежал бренд Fisher. Вот среди продукции Fisher очень похожий проигрыватель нашелся - это MT6225.

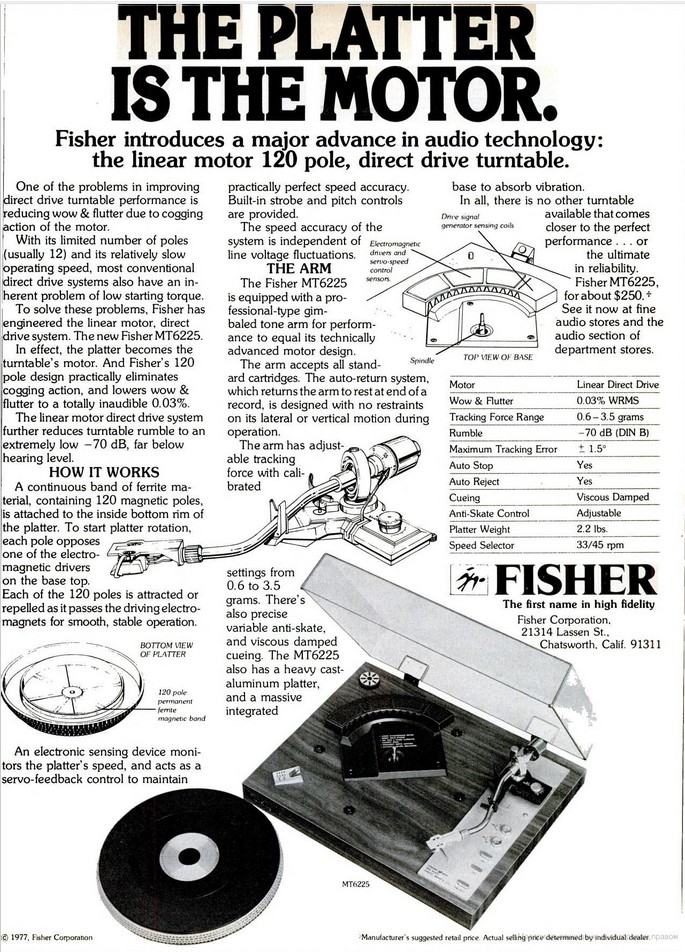

В этом проигрывателе был впервые применен прямой привод на основе линейного электродвигателя, что в свое время наделало много шума. Статьи про MT6225 появлялись в различных изданиях, в том числе, в октябрьском номере журнала "Popular Science" за 1977 год .

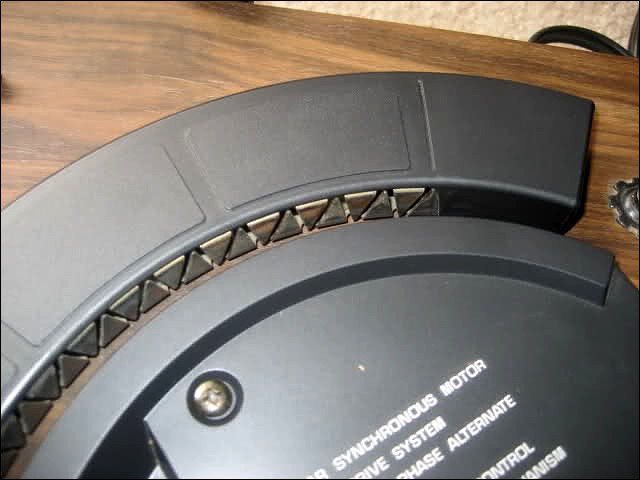

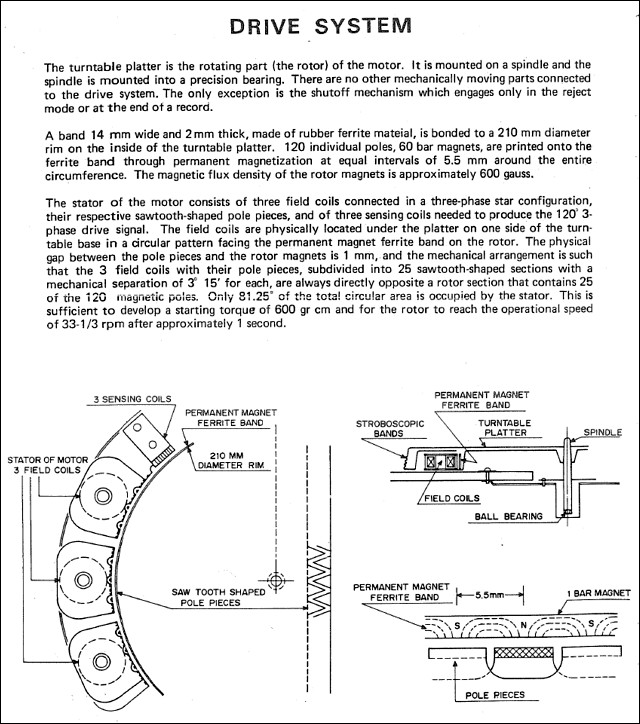

У обычных прямоприводных двигателей, которые в то время уже использовались в проигрывателях, были относительно большие пульсации момента из-за малого количество полюсов (обычно 12). Что вызывало повышенный уровень детонации и рокота. Двигатель MT6225 имел 120 полюсов в виде магнитной полосы на диске, 25 из которых постоянно взаимодействовали с катушками статора. Благодаря этому детонация была снижена до 0.03%, а уровень рокота лежал ниже уровня -70 дБ.

Позже был выпущен усовершенствованный проигрыватель Fisher MT6250. В нем применялся такой же двигатель, но были добавлены катушки датчика скорости для системы кварцевой стабилизации частоты вращения диска (к слову, позже аналогичную конструкцию имел двигатель проигрывателя "Электроника ЭП-060-стерео").

Интересно, что не только двигатели MT6225 и G-2021 были очень похожими. Похожей была вся внутренняя компоновка (программная шестерня автостопа, рычаги автостопа и возврата тонарма, тяга кнопки "стоп", расположение кнопок и регуляторов).

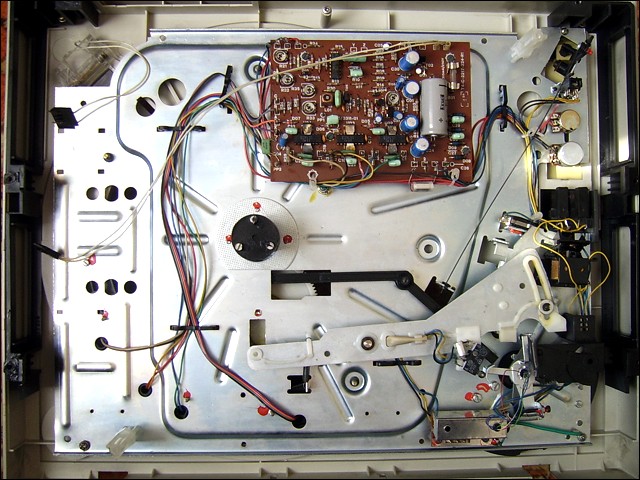

G-2021:

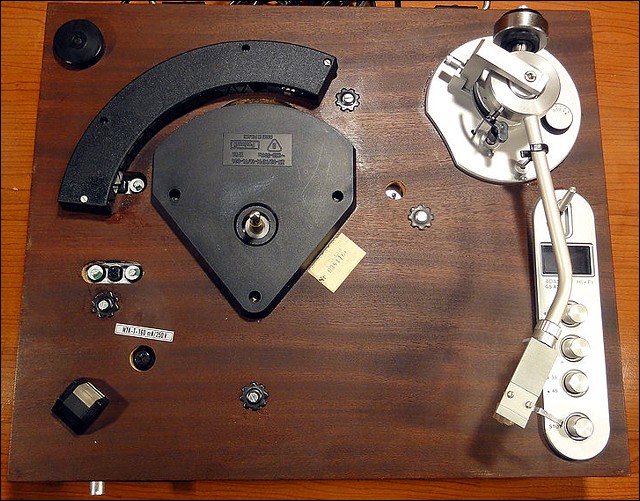

MT6225:

Электрические схемы тоже были очень похожи, но схема MT6225 оказалась более продуманной - там не применялось никаких дефицитных микросхем, обычные ОУ 4558 были просто умощнены транзисторами.

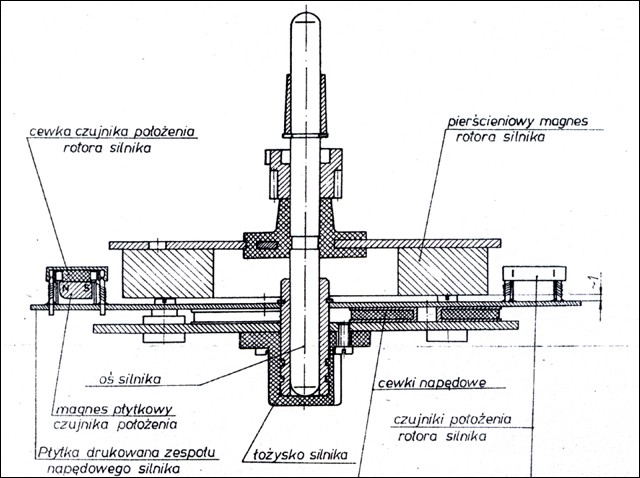

Одновременно с GS-420 и GS-424 были заявлены проигрыватели GS-421 и GS-425, которые тоже были прямоприводные, но с двигателем обычной конструкции. Неизвестно, выпускались ли они вообще.

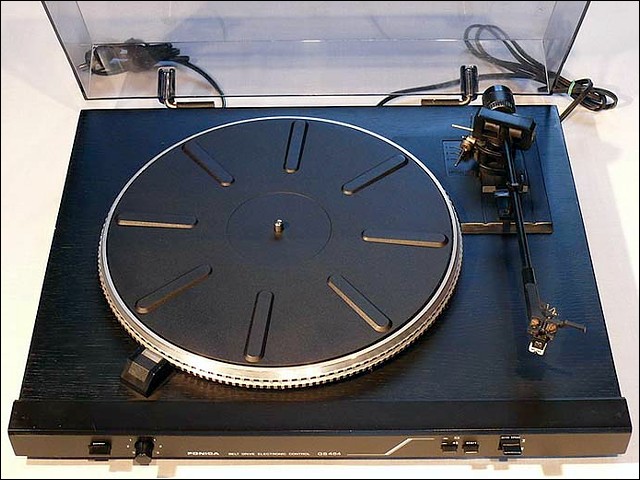

Дальнейшее развитие модельной линейки ЭПУ шло по пути удешевления и упрощения конструкции. Прямоприводных двигателей больше не делали, конструкции тонармов упростили, диск сделали более легким. В поздних моделях проигрывателей (GS-464 и других) использовалось ЭПУ, которое ближе к G-602, чем к к G-2021. Это был шаг назад. Вскоре и вовсе настали трудные времена, завод практически прекратил выпуск продукции.

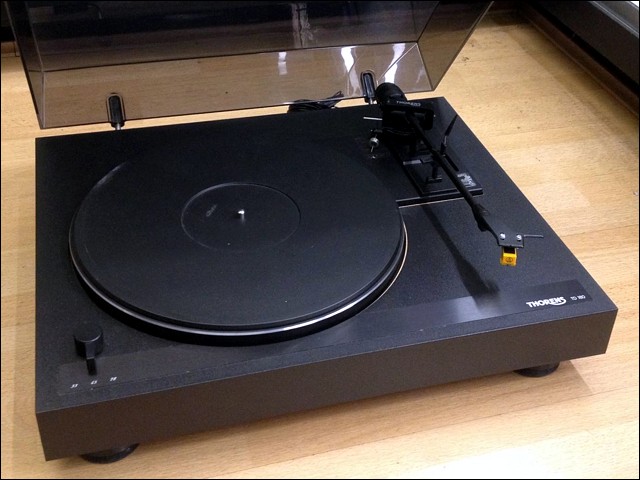

В начале 90-х на заводе Fonica собирался проигрыватель Thorens TD 180 и готовились к выпуску другие модели Thorens. Но выпуск продолжался недолго, завод Fonica был окончательно закрыт в 1992 году.

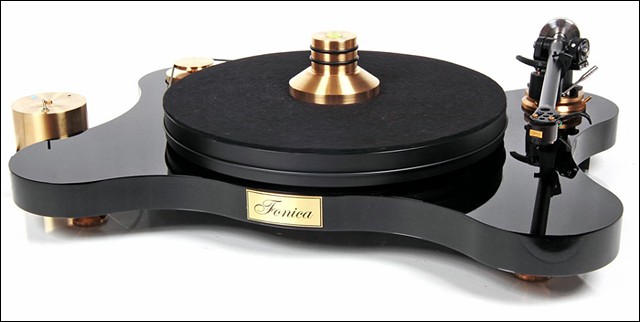

Как ни странно, но в 2012 году в польском городе Лодзь производство виниловых проигрывателей под маркой Fonica возобновилось. Но теперь там выпускают только аудиофильские агрегаты с причудливым дизайном.

Ридико Леонид Иванович www.leoniv.diod.club e-mail: wubblick@yahoo.com
