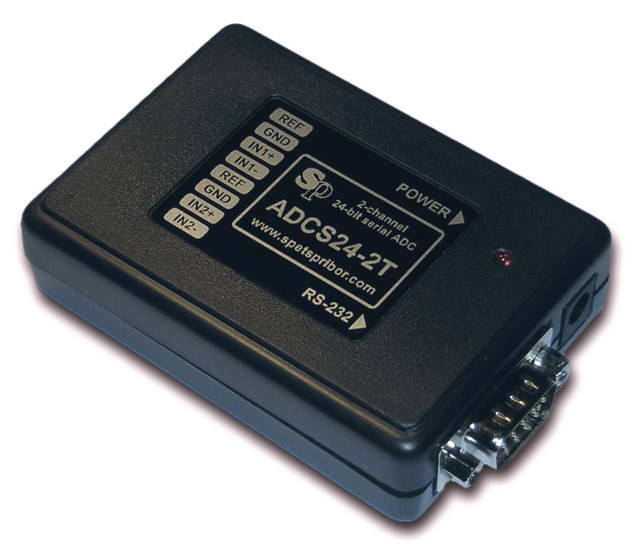

Внешний АЦП ADCS24-2T

Основные характеристики

• количество каналов:2 (дифф.)
• количество разрядов:24
• двухполярный/однополярный режим
• входной диапазон 1:0…+1.25 В, ±1.25 В
• входной диапазон 2:0…+2.5 В, ±2.5 В
• коэффициент усиления встроенного PGA:1…128
• фильтрация помех с частотой сети
• тип интерфейса:RS-232
• питание:от RS-232 или внешнее
• выход опорного напряжения
• габариты:84 x 60 x 22 мм

Описание устройства

Основное предназначение устройства - оцифровка сигналов с термопар и резистивных мостовых тензодатчиков. При работе с термопарами можно использовать встроенный термометр, который служит термометром холодного спая. Для питания тензомостов имеется выход опорного напряжения +2.5 В.

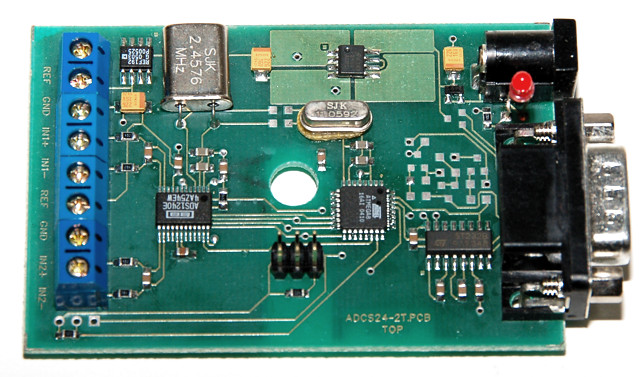

Основой устройства является микросхема АЦП ADS1240 фирмы "Burr–Brown" ("Texas Instruments"), которая представляет собой 24-разрядный дельта-сигма АЦП. Микросхема имеет программируемый усилитель (PGA), который обеспечивает усиление 1, 2, 4, 8, 16, 32, 64, 128. Значение коэффициента усиления выбирается программно. Также можно выбрать однополярный или двухполярный режим АЦП и его шкалу 1.25 В или 2.5 В. Микросхема имеет два дифференциальных входа, переключаемых с помощью мультиплексора. Если требуется высокое входное сопротивление, можно программно включить внутренний буферный усилитель. При этом, правда, несколько сужается диапазон допустимых входных напряжений и возрастает уровень шумов. Более подробную информацию можно найти в описании микросхемы ADS1240 на сайте производителя.

Устройство имеет встроенный датчик температуры холодного спая термопар, размещенный в непосредственной близости от входных клеммников. В качестве датчика применена микросхема цифрового термометра DS18S20 фирмы "Maxim". Дискретность измерения температуры составляет 0.1°С, время измерения - 1 сек.

Управление устройством осуществляет микроконтроллер ATmega8 фирмы "Atmel". Он также обеспечивает связь с компьютером по RS-232. Скорость обмена 19200 бод, для обмена используется протокол WAKE.

Питание устройства осуществляется от порта RS-232 или от внешнего источника питания. Внешний источник питания необходим в том случае, если от выхода опорного напряжения отбирается значительный ток, или порт компьютера имеет недостаточную нагрузочную способность.

Примеры подключения источников сигнала к АЦП ADCS24-2T:

Программное обеспечение

Вместе с ADCS24-2T поставляется управляющая программа (работает под Win98/ME/NT/2000/XP). Программа позволяет осуществлять все имеющиеся настройки АЦП, а также выводить показания двух каналов АЦП и термометра. Внешний вид основного окна программы показан ниже:

Cовместно с АЦП ADCS24-2T можно использовать программу DataLogger, которая позволяет работать в режиме самописца. Она позволяет записывать получаемые с АЦП данные в файл для дальнейшего анализа с помощью сторонних программ.

Downloads:
adcs24-2t_sch.pdf (68 kB) - принципиальная схема.
adcs24-2t_pcb.pdf (59 kB) - рисунок печатной платы.
adcs24-2t_user.pdf (617 kB) - руководство пользователя.
adcs24-2t_corel.zip (51 kB) - этикетка (pdf, cdr).
adcs24-2t_orcad.zip (184 kB) - схема (OrCAD 9.2).
adcs24-2t_pcad.zip (404 kB) - схема и плата (PCAD 2006).
adcs24-2t_source.zip (33 kB) - исходник (ASM AVR) и HEX.
adcs24-2t_soft.zip (332 kB) - исходник управляющей программы (Delphi 5).
datalog.zip (1025 kB) - программа Data Logger.
